ABLOY EL160/65/20 mechanický samozamykací zámek

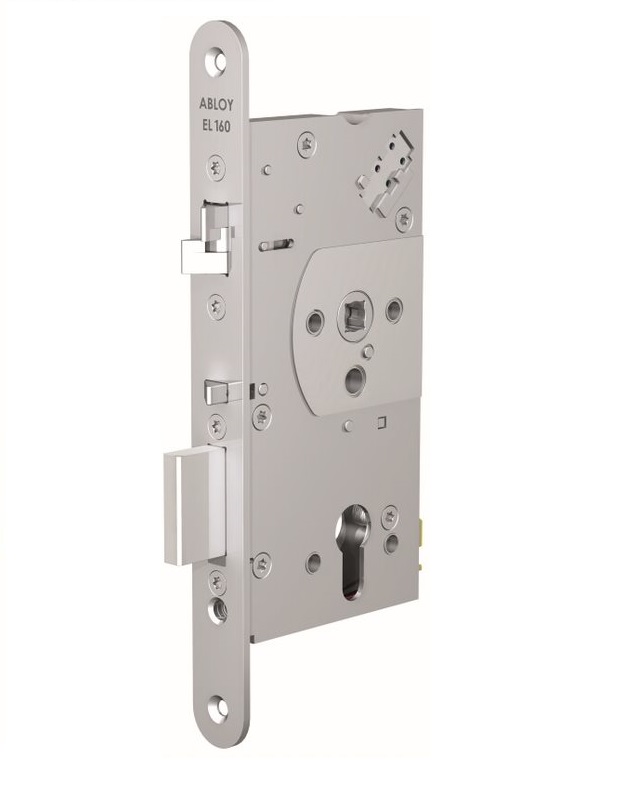

Mechanický samozamykací hluboký zámek ABLOY EL160/65/20

Použití

Pro vnitřní i venkovní plné dveře.
Lze použít do požárně odolných dveří.
Lze použít pro panikové únikové východy.
Ideální řešení pro uzamykání technických prostor.
Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.

Výhody

Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Možnost monitorování činnosti zámku - jen typ EL360 "Signalizace" v části "Technická data".

Certifikace

Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
Trezor test - Bezpečnostní třída 3NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
ČSN EN 1627 - Odolnost proti násilnému vniknutí
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře
STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu.

Funkce zámku

Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky - dojde k automatickému samouzamčení zámku. Zámek je uzamčen ve dvou bodech.
Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.

Provozní režimy

Panikový zámek EL160 - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX48 - klika-madlo. EL160 nepotřebuje žádný kabel ani elektrické napájení!

Panikový zámek se signalizací EL360 - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL160 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:

Zámek EL360 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří

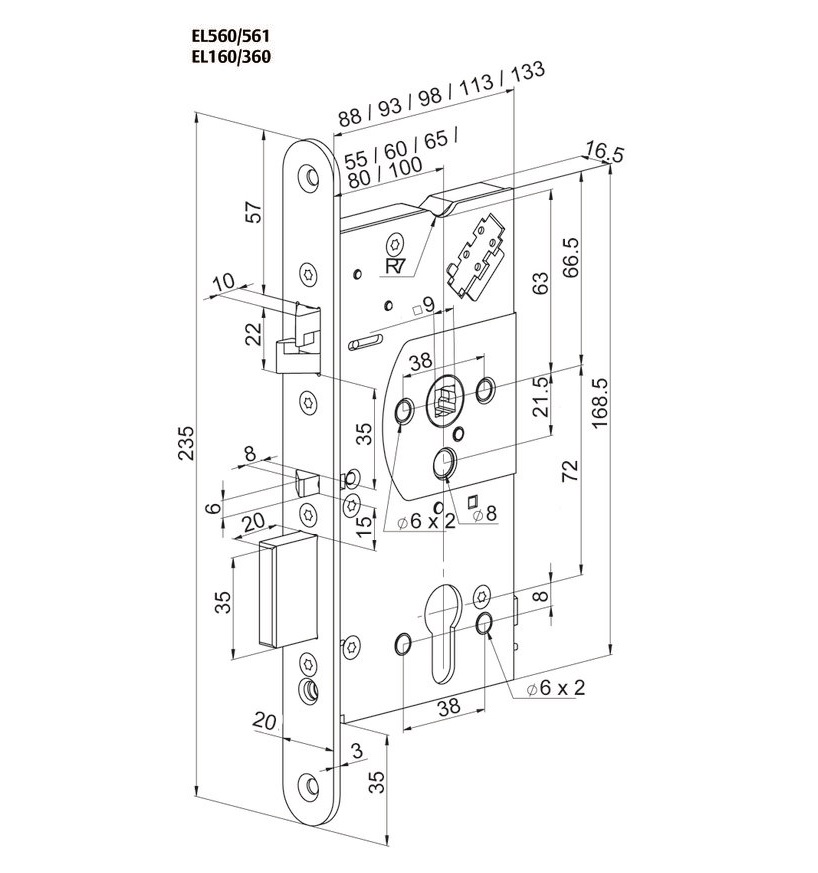

Technická data

Signalizace (jen EL360): a) závora zatažená, b) závora vysunutá, c) klíč odemyká/volný, d) klika stisknutá/volná, e) dveře otevřené/zavřené.
Backset: 65 mm.
Povrchová úprava: štít zámku z nerez oceli.
Cylindrická vložka: DIN - europrofil.
Bezpečnostní kování: klika -madlo DIN - rozteč 72 mm.
Balení obsahuje: zámek, upevňovací šrouby, redukce z 9 mm na 8 mm a návod.
