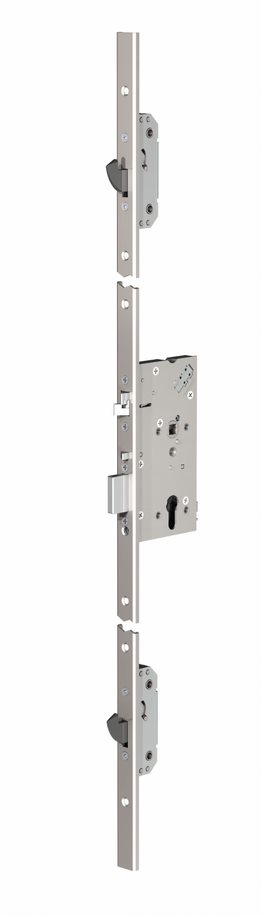

ABLOY EL166/65/24/1760 vícebodový mechanický samozamykací zámek

Kód produktu: NA011325
Kód dodavatele: EL002608
EAN: 6416495234846
Výrobce: Externí odkazASSA ABLOY Opening Solutions CZ s.r.o.
Na dotaz
19 177,29 CZK s DPH / ks
15 849,00 CZK bez DPH
MJ: ks

Mechanický samozamykací multifunkční hluboký vícebodový zámek ABLOY EL166/65/24/1760 Multipoint

Použití

Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
Lze použít do požárně odolných dveří.
Lze použít pro panikové únikové východy.
Ideální řešení pro uzamykání technických prostor s vyšším stupněm zabezpečení.
Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.

Výhody

Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
Možnost monitorování činnosti zámku - jen typ EL366 "Signalizace" v části "Technická data".

Certifikace

ČSN EN 179 - Pro únikové východy.
ČSN EN 1125 - Pro panikové únikové východy.
ČSN EN 1634-1 - Pro požárně odolné dveře.
ČSN EN 12209:2004 - Stavební kování.
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy.

Funkce zámku

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.
• Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
• Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
• Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.

Provozní režimy

Panikový zámek EL166 Multipoint - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX48 - klika-madlo. EL166 nepotřebuje žádný kabel ani elektrické napájení!

Panikový zámek se signalizací EL366 Multipoint - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL166 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:

Zámek EL366 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří

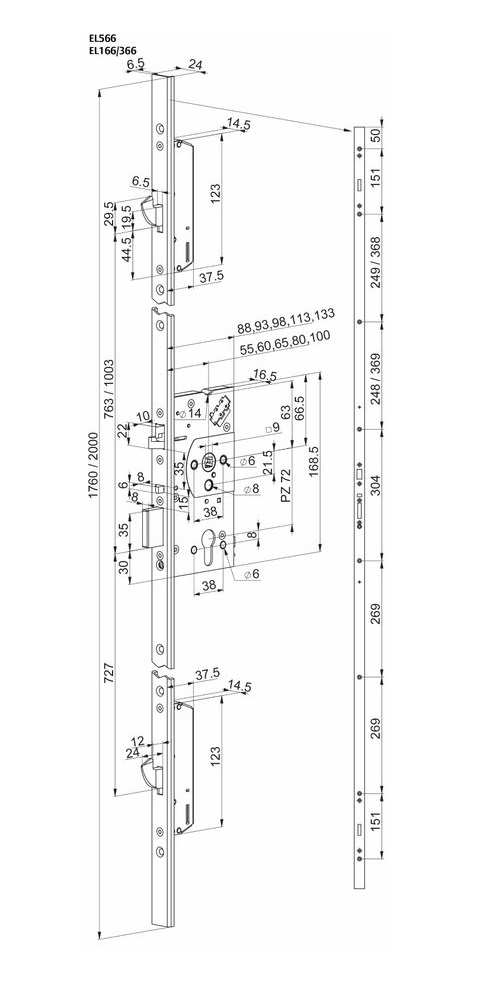

Technická data

Signalizace (jen EL366): a) závora zatažená, b) závora vysunutá, c) klíč odemyká/volný, d) klika stisknutá/volná, e) dveře otevřené/zavřené.
Povrchová úprava: štít zámku z nerez oceli.
Cylindrická vložka: DIN - europrofil.
Bezpečnostní kování: klika -madlo DIN - rozteč 92 mm.
Balení obsahuje: zámek, upevňovací šrouby, redukce z 9 mm na 8 mm a návod.

Zařazeno v kategoriích

EAN
6416495234846
Samozamykací funkce
Ano
Typ samozamykacího zámku
Mechanický
Rozteč, střed kliky - střed vložky
72
Osová vzdálenost - dornmass/backset
65
Šířka čela / lišty
24
Čtyřhran
9
Hloubka
98 mm
Výsuv závory
20 mm
Rozsah teplot
-25 až +70 mm
Panikový
Ano
