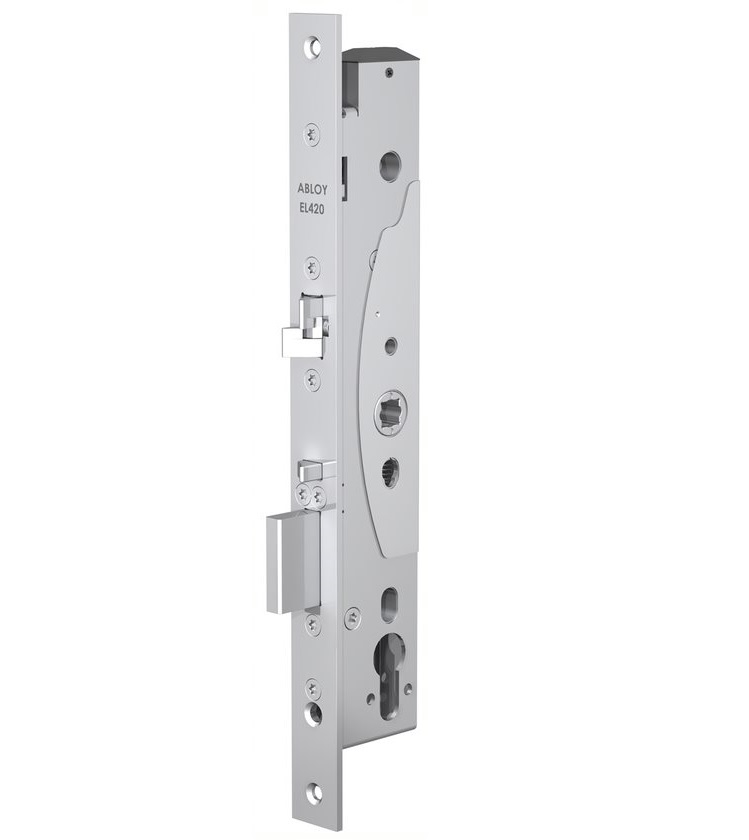

ABLOY EL420/40/24 elektromotorický samozamykací zámek

Elektromotorický samozamykací zámek ABLOY CERTA EL420 s externí ústřednou EA420

Použití zámku EL420

• Pro vnitřní i plášťové rámové dveře - například ALU profil.
• Vhodný pro dveře s velkým počtem průchodů, 200 a více za den.
• Lze použít do bezpečnostních dveří.
• Lze použít do požárně odolných dveří.
• Vhodný pro řešení dveří s designovým madlem.
• Elektromotorický zámek je vhodný pro spojení s různými typy pohonů, viz. kapitola „Pohony dveří“.
• Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou
ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít
dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = únikový východ.
• Vhodný pro únikové dveře.

Výhody zámku EL420

• pravolevý - oboustranná střelka
• samozamykací
• paniková funkce
• rychlé odemčení zámku = 0,7s
• kompletní certifikace
• dvoubodové uzamčení dveří

Popis funkcí zámku EL420

• Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku.
• V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
• V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře.

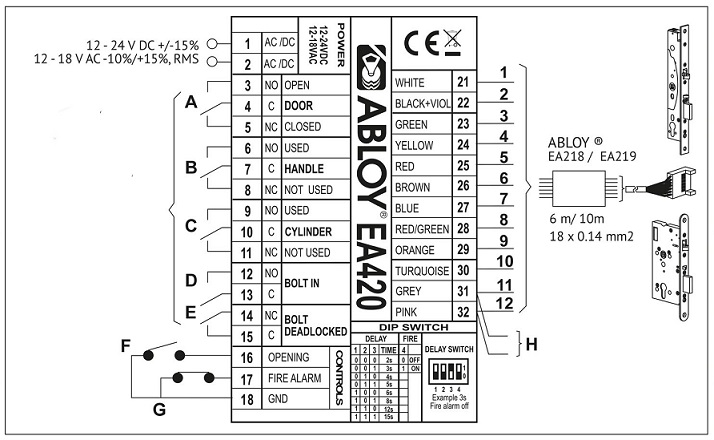

• Zámek je propojen s externí ústřednou EA420 (je součástí dodávky každého elektromotorického
zámku). Pomocí ústředny lze nastavit dobu odemčení zámku (2-15 s), ústředna obsahuje svorky pro
připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
• Zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu.
• Jednotné napájení 12–24V DC, 12–18V AC.

Monitorovací funkce zámku EL420

Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce zámku EL420

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy zámku EL420

Impulzní
Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15 sekund. Doba otevření se volí pomocí spínačů DIP. Po uplynutí této doby se zámek ve dveřích
znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí.

Trvalý
Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

Certifikace zámku EL420

EN 179:2008 Pro únikové východy
EN 1125:2008 Pro panikové únikové východy
EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC4
NBU SS4=3
SK NBU Stupeň „Tajné“

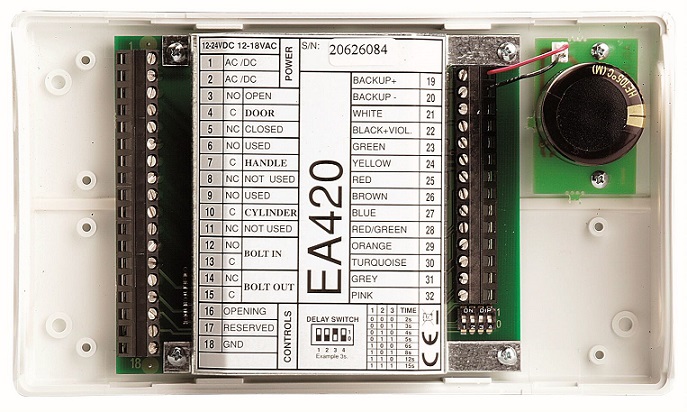

Ústředna EA420

je součástí balení elektromotorického zámku ABLOY

d x š x h (194 x 113 x 46 mm)

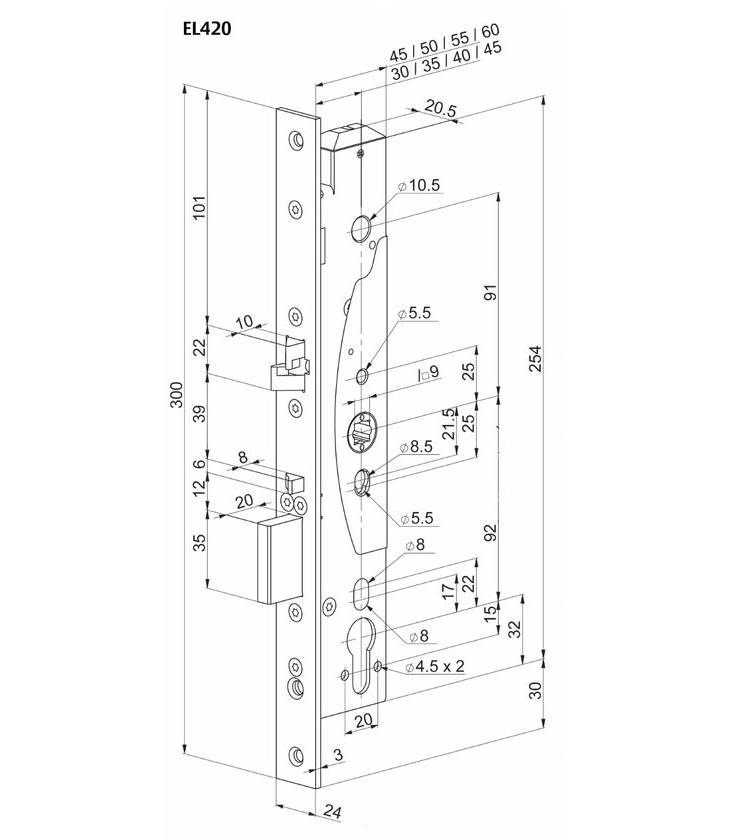

Technické údaje zámku EL420

Napájení: 12 – 24 V DC +/- 15 %, 12 – 18 V AC -10 % /+15 %
Proudový odběr: 12 V 80 mA v klidu, 450 mA nominální, 1300 mA max. 24 V 40 mA v klidu, 220 mA nominální, 600 mA max.
Monitorovací kontakty: Max. 0.8 A 30 V AC/DC resist, 20 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm
Nastavitelná doba odemčení: 2-15 sec
Signalizace dveře: otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá, sabotážní smyčka
Vyráběné backsety: standardně 35 mm, na objednávku 30, 40, 45 mm
Šířka čelního štítu: 24 mm (na objednávku 28 mm), nerez
Čtyřhran nedělený: 9 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, externí ústředna EA420, návod, upevňovací šrouby, redukce na 8 mm čtyřhran
Rozteč zámku: 92 mm
