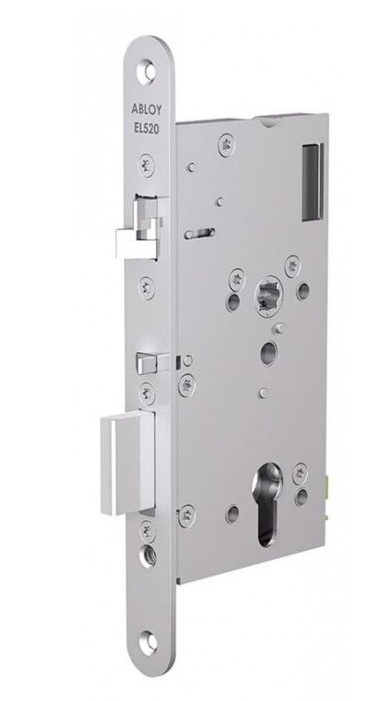

ABLOY EL520/55/20 elektromotorický samozamykací zámek

Elektromotorický samozamykací zámek EL520 s externí ústřednou EA420

Použití elektromotorického samozamykacího zámku EL520:

- zámek je vhodný pro vnitřní i venkovní plné dveře (např. dřevěné)
- zámek je vhodný pro dveře s velkým počtem průchodů - 200 a více za den
- lze jej použít do bezpečnostních dveří a do požárně odolných dveří
- vhodný pro řešení dveří s designovým madlem
- elektromotorický zámek je vhodný pro spojení s různými typy pohonů
- určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou
ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít
dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = panikový únikový východ
- vhodný pro únikové dveře

Výhody elektromotorického samozamykacího zámku EL520:

- pravolevý – oboustranná střelka
- samozamykací - při každém zavření dveří se automaticky vysune závora zámku
- paniková funkce
- rychlé odemčení zámku = 0,7s
- kompletní certifikace
- dvoubodové uzamčení dveří - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku

Popis funkcí zámku EL520:

- po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku
- v případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim)
- v případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře
- zámek je propojen s externí ústřednou EA420 (je součástí dodávky každého elektromotorického
zámku). Pomocí ústředny lze nastavit dobu odemčení zámku (2–15 s), ústředna obsahuje svorky pro
připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
- zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň
- zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří
- zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu
- jednotné napájení 12–24 V DC, 12–18V AC

Monitorovací funkce zámku EL520:

- Dveře – otevřeny / zavřeny
- Klika – stisknuta / volná
- Klíč – odemyká / volný
- Závora – zatažena / vysunuta
(Nutné použít kabel EA218 - 6m nebo EA219 - 10m)

Samozamykací funkce zámku EL520:

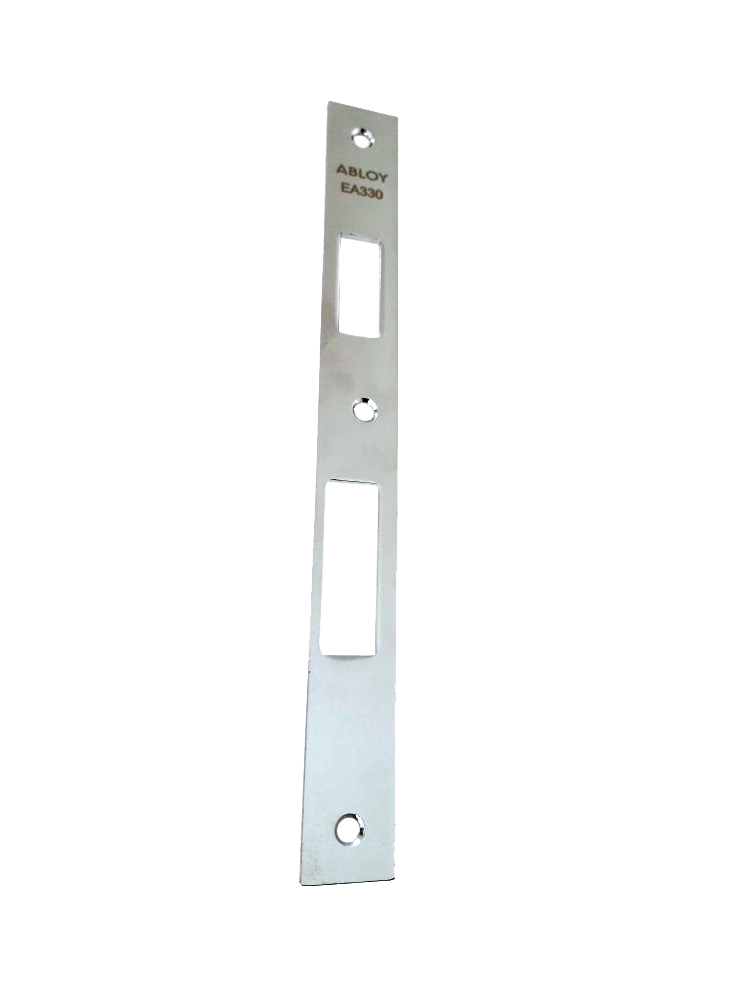

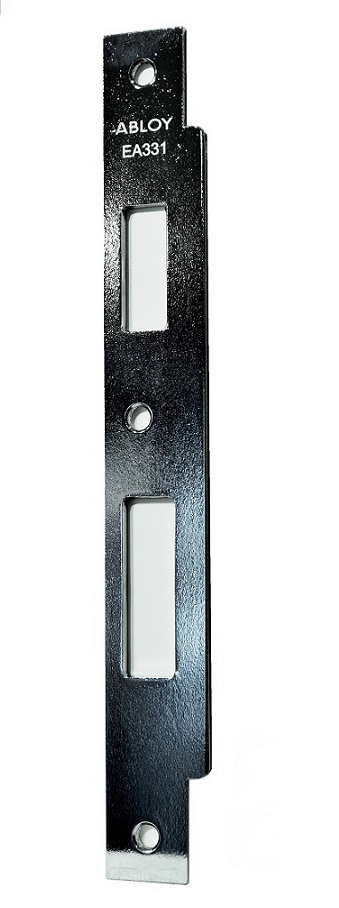

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy zámku EL520:

1) Impulzní
Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2–15 sekund. Doba otevření se volí pomocí spínačů DIP na ústředně. Po uplynutí této doby se zámek ve dveřích znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí.
2) Trvalý
Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

Certifikace zámku EL520:

EN 179:2008 Pro únikové východy
EN 1125:2008 Pro panikové únikové východy
EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC4
NBU SS4=3
SK NBU Stupeň „Tajné“

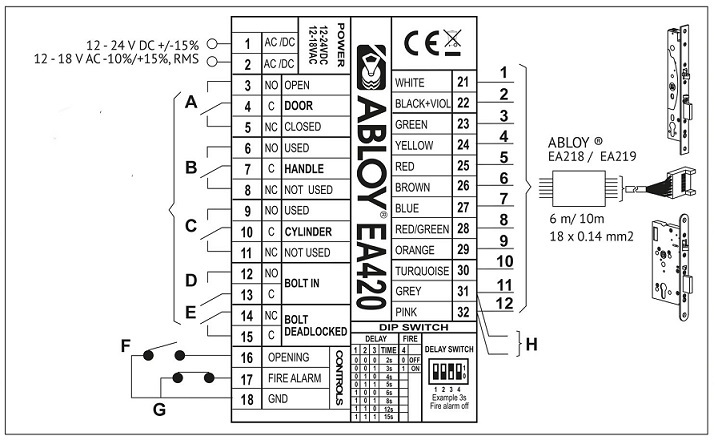

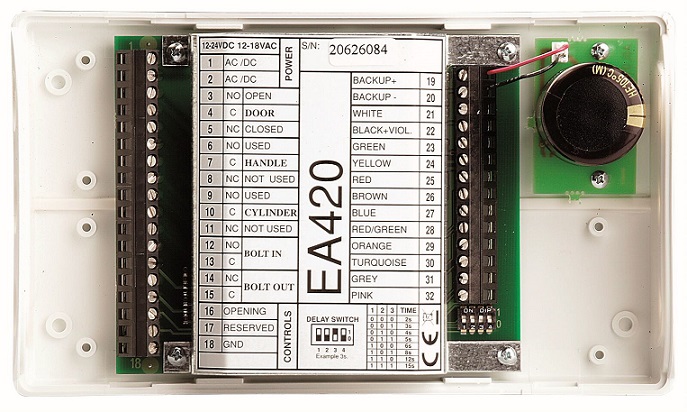

Ústředna EA420

Ústředna EA420 je součástí balení elektromotorického zámku EL520.

Rozměry: d x š x h (194 x 113 x 46 mm).

Technické údaje zámku EL520

Napájení: 12 – 24 V DC +/- 15 %, 12 – 18 V AC -10 % /+15 %
Proudový odběr: 12 V 80 mA v klidu, 450 mA nominální, 1300 mA max., 24 V 40 mA v klidu, 220 mA nominální, 600 mA max.
Monitorovací kontakty: Max. 0.8 A 30 V AC/DC resist, 20 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm
Nastavitelná doba odemčení: 2-15 sec
Signalizace dveře: otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá, sabotážní smyčka
Vyráběné backsety: standardně 55 mm, na objednávku 60, 65, 80 a 100 mm
Šířka čelního štítu: 20 mm (na objednávku 24 mm), nerez
Čtyřhran nedělený: 9 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, externí ústředna EA420, návod, upevňovací šrouby, redukce na 8 mm čtyřhran
Rozteč zámku: 72 mm
