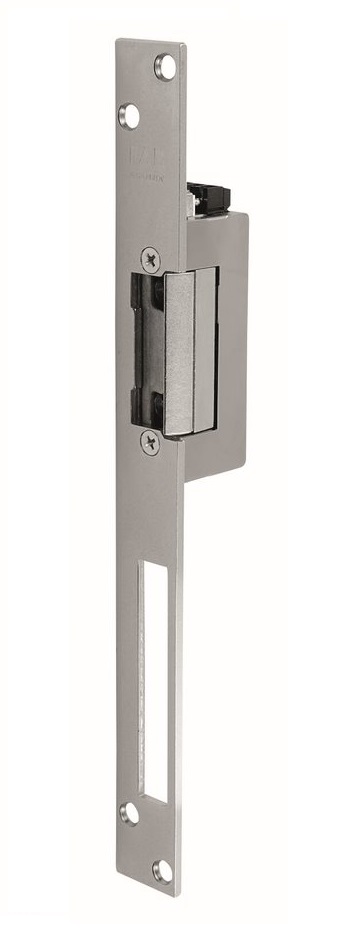

Elektrický otvírač FAB Profi 22421 20-24V

Elektrické otvírače FAB Profi se signalizací 22421

Použití otvírače FAB

• Řada 20 mm otvíračů se stavitelnou západkou.
• Široký výběr různých provedení otvírače.
• Elektrický otvírač se signalizací otevřených dveří, momentovým kolíkem a mikrospínačem.

• K otevření stačí krátký (mžikový) elektrický impulz, kterým se momentový kolík odjistí, a tím je v poloze OTEVŘENO. Po průchodu dveřmi je zámek v klidové poloze ZAVŘENO. Otvírač je vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné magnety, instalované na dveřích. Výška vlastního těla otevírače je vyšší o 9 mm - mikrospínač.
• Použití: vhodný pro pohodlné ovládání dveří ve spěchu a strachu z opětovného zavření.
• Napětí: 24V střídavé: 85mA, stejnosměrné: 115mA

Výhody otvírače FAB

• stavitelná západka u všech otvíračů
• rozšířená záruka na 5 let
• symetrický konstrukční tvar
• cena výrobku
• včetně dlouhé lišty 250 mm
• vyrobeno v České republice

Popis funkce otvírače FAB

PROFI + signalizace
Je v poloze ODBLOKOVÁNO jen po dobu přivedení napájení. Mimo tuto dobu jsou dveře BLOKOVÁNY.
El. otvírač je vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné mag. kontakty instalované na dveřích. Délka vlastního těla zámku se signalizací je vyšší o 9 mm – mikrospínač.

PROFI + signalizace + el. impulzem odjištěn pro jeden průchod
K ODBLOKOVÁNÍ el otvírače stačí krátký (mžikový) el. impulz, kterým se FAB PROFI s momentovým kolíkem odjistí, a tím je v poloze ODBLOKOVÁNO. Po průchodu dveřmi je el. otvírač v klidové poloze ZABLOKOVÁN.

PROFI + signalizace + mechanické odblokování
Umožňuje mechanické nastavení páčky do polohy ODBLOKOVÁNO nebo ZABLOKOVÁNO. V poloze ODBLOKOVÁNO je vhodný pro stálý průchod na neomezeně dlouhou dobu bez použití el. impulzu. Přepnutím páčky do polohy ZABLOKOVÁNO pracuje stejně jako standardní modely el. otvíračů FAB PROFI.

Technické údaje otvírače FAB

Odolnost proti vylomení: 285 kg
Rozsah stavitelné západky: 4 mm
Odběr cívek: 6 V AC = 1,1 A, 12 V AC = 300 mA, 24 V AC = 85 mA, 6 V DC = 1,5 A, 12 V DC = 600 mA, 12 eV DC = 230 mA, 24 V DC = 115 mA
Maximální doba držení cívek pod napětím: 6 V = 60 s, 12 V = 60 s, 12 eV = bez omezení, 24 V = bez omezení
Rozsah pracovních teplot: -15 °C až +50 °C
Obsah balení: el. otvírač, lišta 250 mm, samořezné šrouby, samolepka na dveře
