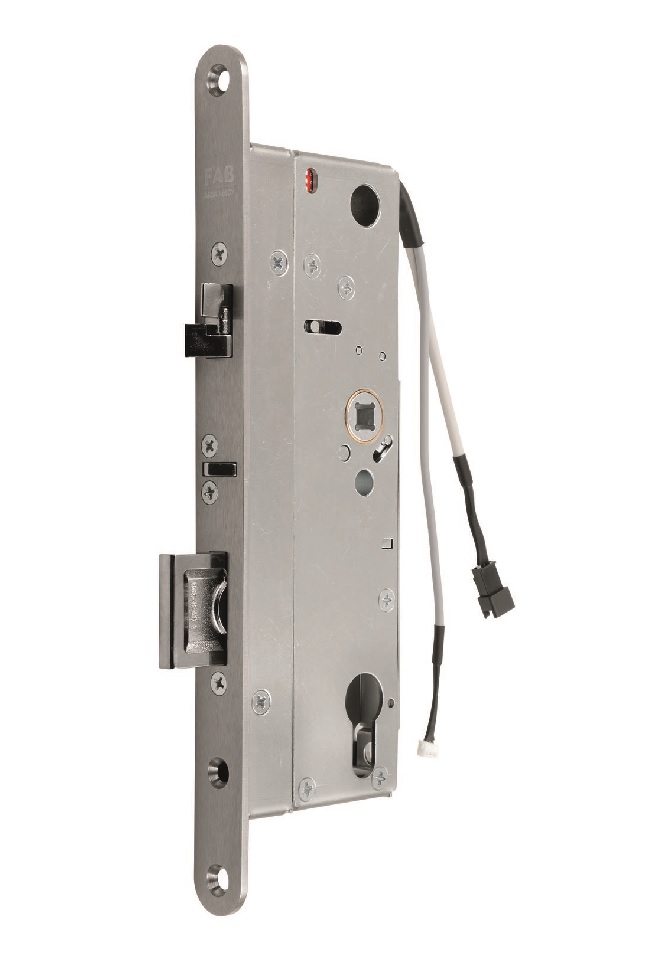

FAB SZLDS90 Elektromechanický samozamykací zámek s diodou 92/55

Samozamykací zámek FAB hluboký

Použití elektromechanického zámku

• Pro vnitřní i plášťové plné dveře - například dřevěné.
• Vhodný pro únikové dveře dle normy EN179.
• Lze použít do bezpečnostních dveří.
• Lze použít do požárně odolných dveří.

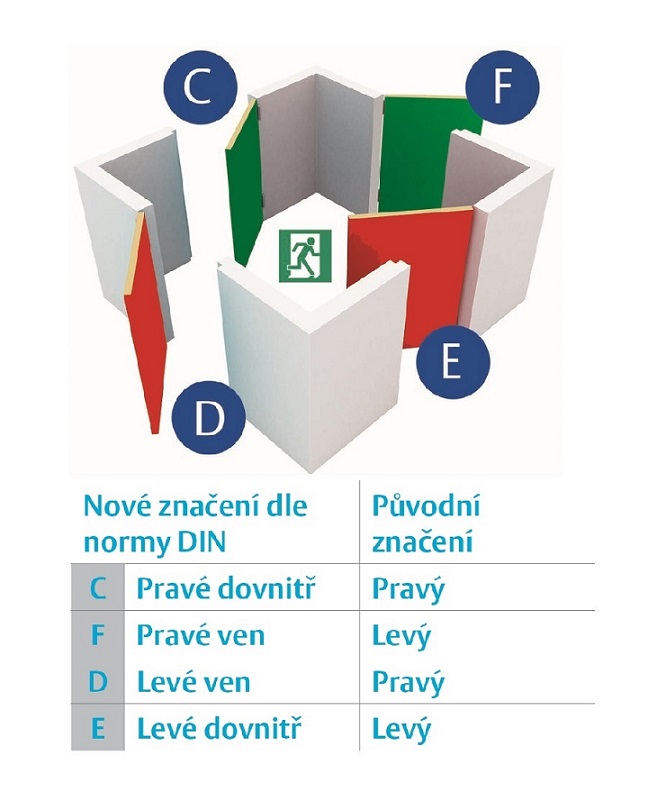

• Dělený čtyřhran kliky – paniková funkce dle objednání (viz určení orientace dveří).
• Klika zámků může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem apod.

Výhody zámku FAB

• samozamykací
• paniková funkce - nutno specifikovat při objednání
• dvoubodové uzamčení dveří
• akustická a vizuální signalizace stavu (pouze typ D a M) - vypínatelná
• nový vývod kabelu pro snažší montáž
• vyrobeno v České republice

Popis funkcí zámku FAB

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky
zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je vnější klika po stanovenou dobu trvale aktivní.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika (doporučeno systémové kování FAB viz. kování
a příslušenství).

Monitorovací funkce (pouze typ M)

Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta

Samozamykací funkce zámku

Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému
vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech.
Je možné otevření zámku pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze
odemknout.

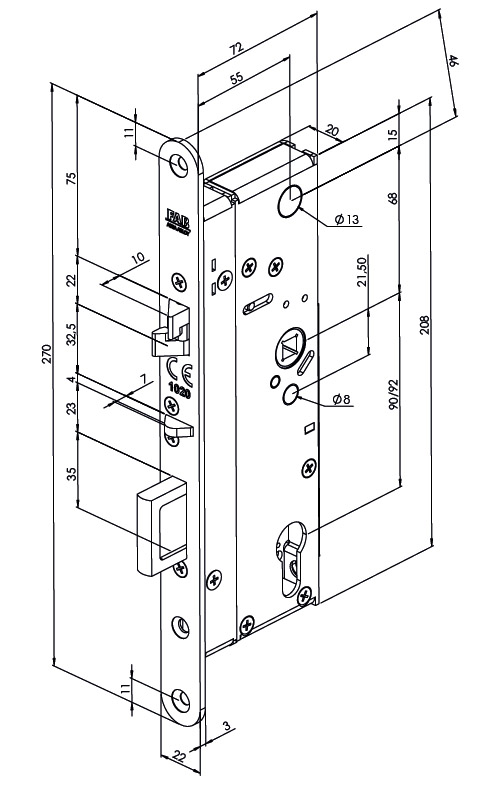

Technické údaje zámku FAB

Napájení: 12 V DC STAB (-15 %, +15 %)
Proudový odběr: 220 mA v klidu, Max. 600 mA
Monitorovací kontakty: 3 A/125 V
Rozsah pracovních teplot: -20 °C až +60 °C
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm
Doba otevření: neomezená dle délky impulzu
Akustická signalizace: Ano (typ D a M)
Signalizace (pouze typ M): dveře otevřené/zavřené, klika stisknutá/volná, závora zatažená, závora vysunutá
Vyráběný backset: 55 mm
Šířka čelního štítu: 22 mm (na objednávku 20 nebo 24 mm), nerez
Délka čelního štítu: 270 mm
Čtyřhran dělený: 8 mm
Cylindrická vložka DIN: europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, CZ návod
Rozteč zámku: 90 mm
